- 產品介紹

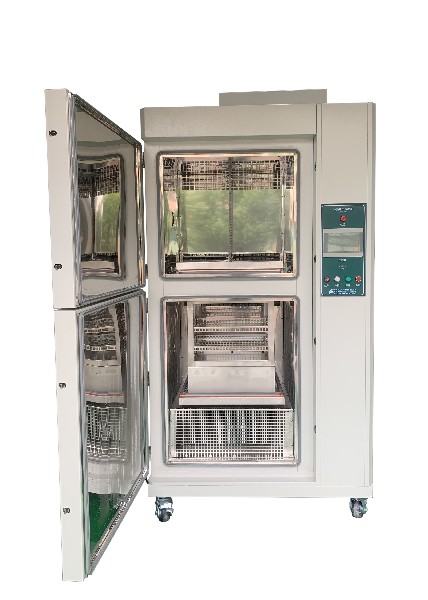

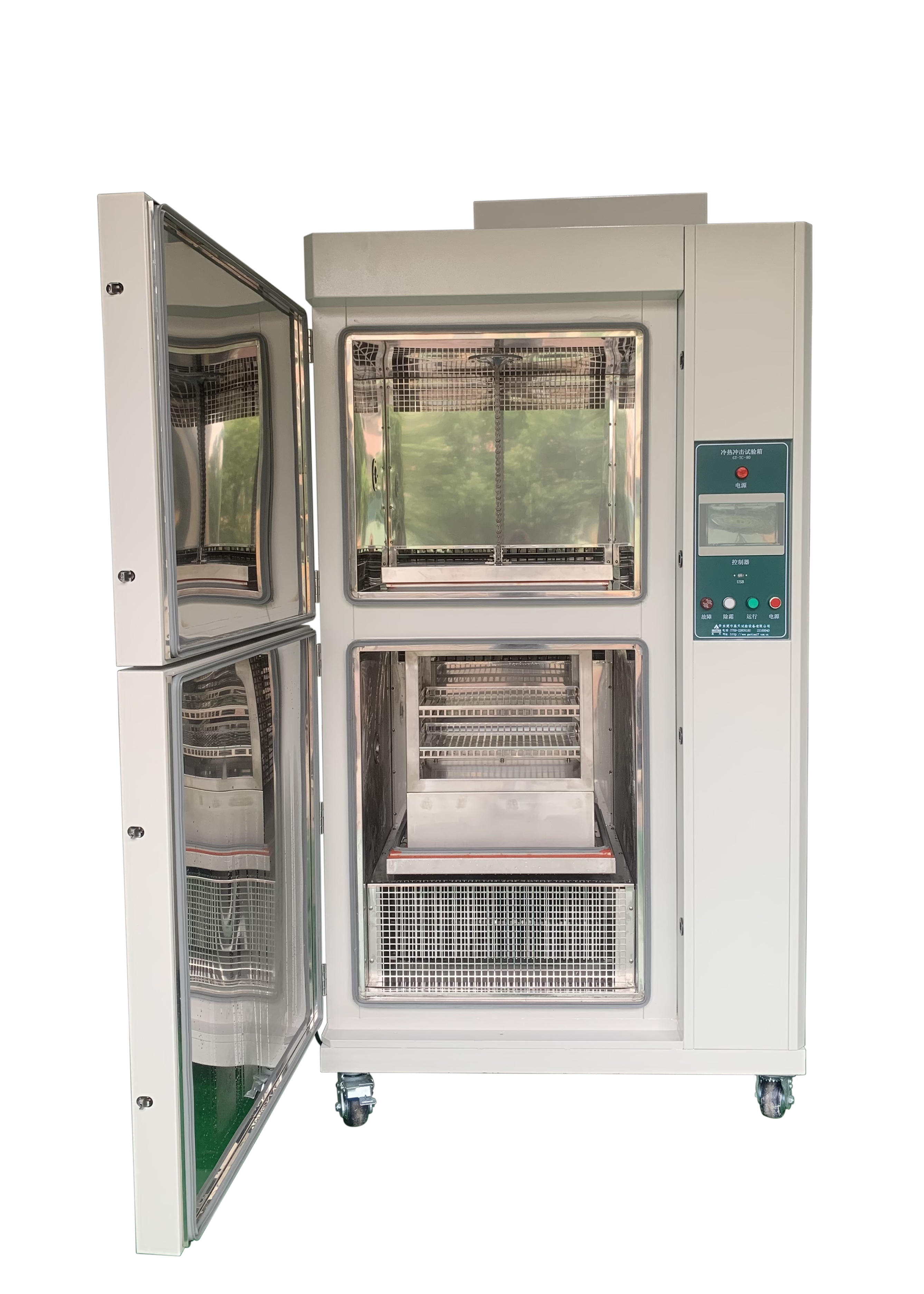

產品名稱：冷熱沖擊試驗箱
產品型號：GT-TC-80Z
本系列冷熱沖擊試驗箱適用于電工電子產品，電子零部件的冷熱交替沖擊試驗。
適用標準：產品可滿足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等標準。
控制方式
利用低溫及高溫蓄冷熱槽，依動作打開閥門，將低溫及高溫通過送風系統快速快速送到試驗槽內，從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定的使用。
技術參數
| 溫度沖擊范圍 | 高溫60℃～+150℃ |
| 低溫-40℃～-10℃ | |
| 預熱溫度范圍 | ＋60℃ ～ ＋180℃ |
| 高溫槽升溫時間 | RT（室溫）～ ＋180℃≤40min（室溫在＋10～＋30℃時） |
| 預冷溫度范圍 | －10℃～－55℃ |
| 低溫槽降溫時間 | RT（室溫）～ -55℃≤35min（室溫在＋10-- ＋30℃時） |
| 溫度波動度 | ±1.0℃ |
| 溫度均勻度 | ±2.0℃ |
| 轉換時間 | ≤8S |
| 沖擊歸復穩定時間 | －40-- ＋150℃為5min內. |
產品結構
| 內部尺寸 | W500×H400×D400 mm |
| 內箱材質 | 霧面不銹鋼板（SUS#304） |
| 外箱材質 | 鋼板烤漆或304不銹鋼 |
| 保溫材質 | a.高溫槽：硅酸鋁保溫棉. |
| b.低溫槽：高密度PU發泡. | |
| 箱門 | 上、中、下箱單片門,左開. |
| a.嵌入式平面把手. | |
| b.后鈕:SUS#304. | |
| c.硅膠發泡膠條. | |
| 試料置放架 | a.中間測試室. |
| b.承重不大于5KG. | |
| c.不銹鋼SUS#304內箱. | |
| 加熱系統 | 鰭片式散熱管形不銹鋼電熱器. |
| 1.高溫槽 9 KW. | |
| 2.低溫槽 6 KW. | |
| 運風循環系統 | 1.馬達. |
| 2.不銹鋼加長軸心. | |
| 3.多翼式扇葉（SIROCCO FAN） | |
| 4.特殊設計之風扇強制送風循環系統. |
冷凍系統
采用多段自動負載容量調整技術，更高效，更節能。
| 壓 縮 機 | 法國泰康全封閉式壓縮機 |
| 冷 凝 器 | 風冷式冷凝器 |
| 蒸 發 器 | 鰭片式多段自動負載容量調整 |
| 膨 脹 閥 | 丹麥丹佛斯進口組件 |
| 冷 媒 | 美國進口最新環保冷媒R404A |
| 制 冷 輔 助 件 | 干燥劑（丹麥）, 油分離器（美國）, 冷媒視窗（丹麥），電磁閥（日本），過濾器（日本），壓力控制器（韓國），截止閥（意大利）等制冷配件均采用進口件 |
保護裝置
· 過零點閘流體功率控制器
· 加熱空焚保護開關
· 壓縮機超壓保護開關
· 壓縮機過載過流保護開關
· 缺相保護開關
· 無熔絲過載保護器
· 加熱快速保險
主控制器
自主研發控制器，中英文7寸顯示屏，高對比附可調背光功能之大型LCD液晶顯示控制器。
1. 控制器規格:a.精度:溫度±0.1℃＋1digit.
b.分辨率:溫度±0.1.
c.具有上下限待機及警報功能.
d.溫度入力信號 T型.
e.P.I.D控制參數設定,P.I.D自動演算。
2.畫面顯示功能:a.采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項.
b.溫度設定（SV）與實際（PV）值直接顯示.
c.顯示故障狀態及說明故障排除方法.
d.可顯示目前執行程序號碼,段次,剩余時間及循環次數.
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數.
g.屏幕可作背光調整.
h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
3.程序容量及控制功能: a.可使用的程序組:最大96個PATTEN(即96個試驗規范可設定).
b.可重復執行命令:每一個命令可達999次.
c.SEGMENTS時間設定0--99Hour59Min.
e.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能.
f.程序執行時可實時顯示圖形曲線.
g.具有預約啟動及關機功能.
h.具有日期,時間調整功能.
主要組件
○ 交流接觸器：法國
○ 熱繼電器：臺灣
○ 交流繼電器：法國
○ 時間繼電器：臺灣
○ 控制器：自主研發
○ 超溫保護器：臺灣
○ 電源總開關：臺灣
○ 固態繼電器：臺灣
○ 按鈕開關：臺灣
○ 干燒保護器：意大利
補充說明
使 用 電 壓 ：AC3￠5W 380V 50/60HZ. 總功率24KW
電壓變動充許值 : 定格電壓的±10%.
使 用 環 境 ： 允許使用環境 : 0 ~ 30℃
性能保證環境 : 5 ~ 25℃
自然排水口:間接排水管 : VP30 1根
排水管中途不得有凸起，房屋地面不得有極端的傾斜；排水管由本公司提供，請?zhí)峁┡潘冢ā?0㎜）；儀器周圍60CM內不可放置其他物品。
冷熱沖擊試驗箱基本配置表
| 名稱 | 品牌 | 產地 |
| 溫度控制器 | U-700 | 自主研發 |
| 交流接觸器 | 施耐德 | 法國 |
| 熱繼電器 | 施耐德 | 法國 |
| 固態繼電器 | 美格爾 | 中國 |
| 中間繼電器 | 歐姆龍 | 日本 |
| 傳感器 | 敏揚 | 臺灣 |
| 加熱管 | 臺德 | 臺制 |
| 時間繼電器 | 歐姆龍 | 日本 |
| 欠逆相繼電器 | 安良 | 臺灣 |
| 高壓開關 | 丹弗斯 | 丹麥 |
| 電磁閥 | 丹弗斯 | 丹麥 |
| 無熔絲開關 | 士林 | 臺灣 |
| 制冷劑 | 霍尼韋爾 | 美國 |
| 按鈕開關 | 瑞達 | 臺灣 |
| 冷凍油 | 冰熊 | 英國 |
| 液漲式氣體開關 | RAINBOW | 韓國 |
| 蒸發壓力調節閥 | 丹弗斯 | 丹麥 |
| 馬達 | 翊正 | 臺灣 |
| 壓縮機 | 泰康 | 法國 |
| 板式換熱器 | 哈雷 | 寧波 |
| 油分離器 | 愛默生 | 美國 |
| 冷凝器 | 金偉達 | 上海 |
| 蒸發器 | 金偉達 | 上海 |
| 干燥器 | 丹弗斯 | 丹麥 |
| 膨脹閥 | 丹弗斯 | 丹麥 |
| 風輪 | 建煜 | 臺灣 |
