- 產品介紹

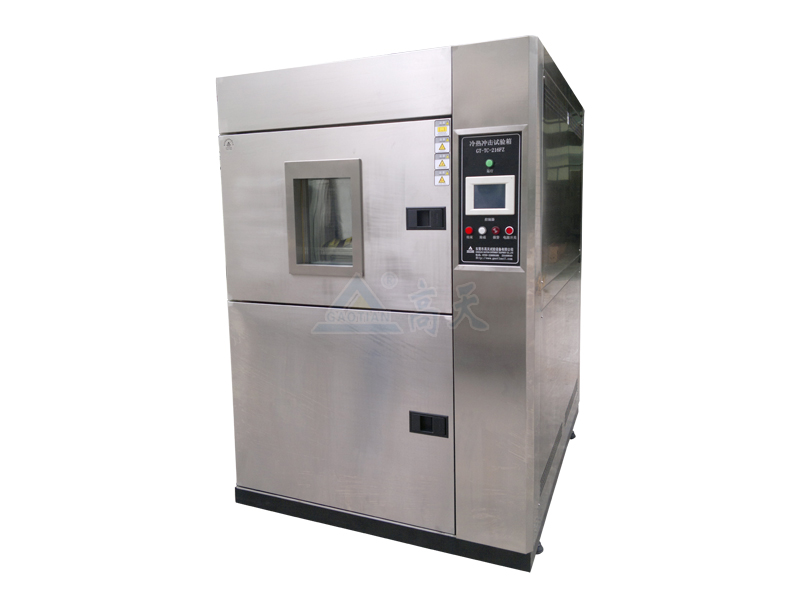

產品名稱：高低溫沖擊試驗箱
產品型號：GT-TC-80Z
本系列冷熱沖擊試驗箱適用于電工電子產品，電子零部件的冷熱交替沖擊試驗。
適用標準：產品可滿足CNS、MIL、IEC、JIS、GB/T2423.5-1995、GJB150.5-87等標準。
控制方式
利用低溫及高溫蓄冷熱槽，依動作打開閥門，將低溫及高溫通過送風系統快速快速送到試驗槽內，從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR，使系統之加熱量等于熱損耗量，故能長期穩定的使用。
技術參數
溫度沖擊范圍 | 高溫60℃～+150℃ 低溫-40℃～-10℃ |
預熱溫度范圍 | ＋60℃ ～ ＋180℃ |
高溫槽升溫時間 | RT（室溫）～ ＋180℃≤40min（室溫在＋10～＋30℃時）. |
預冷溫度范圍 | －10℃～－55℃ |
低溫槽降溫時間 | RT（室溫）～ -55℃≤35min（室溫在＋10-- ＋30℃時） |
溫度波動度 | ±1.0℃ |
溫度均勻度 | ±2.0℃ |
轉換時間 | ≤8S |
沖擊歸復穩定時間 | －40-- ＋150℃為5min內. |
產品結構
內部尺寸 | W500×H400×D400 mm |
內箱材質 | 霧面不銹鋼板（SUS#304） |
外箱材質 | 鋼板烤漆或304不銹鋼 |
保溫材質 | a.高溫槽：硅酸鋁保溫棉. b.低溫槽：高密度PU發泡. |
箱門 | 上、中、下箱單片門,左開. a.嵌入式平面把手. b.后鈕:SUS#304. c.硅膠發泡膠條. |
試料置放架 | a.中間測試室. b.承重不大于5KG. c.不銹鋼SUS#304內箱. |
加熱系統 | 鰭片式散熱管形不銹鋼電熱器. 1.高溫槽 9 KW. 2.低溫槽 6 KW. |
運風循環系統 | 1.馬達. 2.不銹鋼加長軸心. 3.多翼式扇葉（SIROCCO FAN）. 4.特殊設計之風扇強制送風循環系統. |
冷卻系統
采用多段自動負載容量調整技術，更高效，更節能
壓 縮 機 | 法國泰康全封閉式壓縮機 |
冷 凝 器 | 風冷式冷凝器 |
蒸 發 器 | 鰭片式多段自動負載容量調整 |
膨 脹 閥 | 丹麥丹佛斯進口組件 |
冷 媒 | 美國進口最新環保冷媒R404A |
制 冷 輔 助 件 | 干燥劑（丹麥）, 油分離器（美國）, 冷媒視窗（丹麥），電磁閥（日本），過濾器（日本），壓力控制器（韓國），截止閥（意大利）等制冷配件均采用進口件 |
保護裝置
過零點閘流體功率控制器
加熱空焚保護開關
壓縮機超壓保護開關
壓縮機過載過流保護開關
缺相保護開關
無熔絲過載保護器
加熱快速保險
主控制器
1. 控制器規格:a.精度:溫度±0.1℃＋1digit.
b.分辨率:溫度±0.1.
c.具有上下限待機及警報功能.
d.溫度入力信號T型.
e.P.I.D控制參數設定,P.I.D自動演算
2..畫面顯示功能:a.采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項.
b.溫度設定（SV）與實際（PV）值直接顯示.
c.顯示故障狀態及說明故障排除方法.
d.可顯示目前執行程序號碼,段次,剩余時間及循環次數.
e.溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能.
f.具單獨程序編輯畫面,可輸入溫度,時間及循環次數.
g.屏幕可作背光調整.
h.屏幕顯示保護功能可作定時，TIMER或手動關閉設定.
3.程序容量及控制功能: a.可使用的程序組:最大96個PATTEN(即96個試驗規范可設定).
b.可重復執行命令:每一個命令可達999次.
c.SEGMENTS時間設定0--99Hour59Min.
e.具有斷電程序記憶,復電后自動啟動并繼續執行程序功能.
f.程序執行時可實時顯示圖形曲線.
g.具有預約啟動及關機功能.
主要組件：
交流接觸器: 法國
熱繼電器: 臺灣
交流繼電器:法國
時間繼電器:臺灣
控制器: 自主研發
超溫保護器:臺灣
電源總開關: 臺灣
固態繼電器: 臺灣,
按鈕開關:臺灣
干燒保護器:意大利
補充說明：
使 用 電 壓 ：AC3￠5W 380V 50/60HZ. 總功率24KW
電壓變動充許值 : 定格電壓的±10%.
使 用 環 境 ： 允許使用環境 : 0 ~ 30℃
性能保證環境 : 5 ~ 25℃
自然排水口:間接排水管 : VP30 1根.
排水管中途不得有凸起，房屋地面不得有極端的傾斜
排水管由本公司提供，請?zhí)峁┡潘冢ā?0㎜）.
儀器周圍60CM內不可放置其他物品
冷熱沖擊試驗箱基本配置表
