- 產品介紹

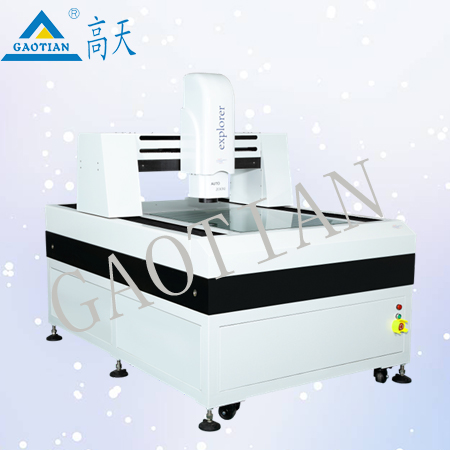

全自動影像測量儀GT-CNC-5040A
全自動影像測量儀產品參數
| 規格參數 | GT-CNC-5040A | |
|
工 作 臺 |
X/Y軸行程 | 500MM*400MM |
| Z軸行程 | 有效空間245mm,調焦行程180mm，工作距離95mm | |
| 金屬臺面尺寸 | 550MM*450MM | |
| 玻璃臺面尺寸 | 530MM*430MM | |
| 傳動型式 | 傳動型：X/Y/Z軸臺灣進口精密線性導軌和臺灣進口研磨級滾珠螺桿 | |
| 測量伺服驅動系統 | 光學尺分辨率：X/Y/Z軸0.0005MM（0.5UM） | |
| 測量精度：≤2.5UM+L/200 重復精度：≤2.5UM+L/250 | ||
| X/Y/Z三軸臺灣進口高性能伺服電機，雙重閉環控制系統 | ||
| 影像系統 | 攝像機：美國TEO 1/3″CCD 攝像機放大倍率30-230X | |
| 自動連續變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X | ||
| 光源系統 | 表面光源與透射光源LED冷光源、壽命長、亮度可調 | |
| 儀器外形尺寸（L*W*H） | 960*1140*1750 | |
| 儀器重量（KG） | 550KG |
全自動影像測量儀儀器運行環境 （參考）
一、溫度與濕度：
溫度：20－25℃，最佳：22℃
相對濕度：50％－60％，最佳：55％
機房最大溫度變化率：10℃?小時
北部地方氣候乾燥，建議使用加濕器
南方地區氣候潮濕，建議使用去濕器
二、機房散熱量計算：
??保持機房內電腦系統操作于最佳溫度、濕度空間，必須計算電腦房內總散熱量，其中包括機房內機器散熱量總和（燈光普通照明燈可忽略不計）
??·人員散熱量：每人平均600BTY/小時
??· 未來擴充的設備（略）
??·?機房空間散熱量：50BTY/平方英尺
三、空氣含塵量：
?? 機房應保持清潔，空氣中大於0.5MLXPOV的雜質在每立方英尺不多於45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁片機中磁片或讀寫磁頭毀損。
四、機房顫動度：
?? 機房內顫動度不得高於0.5T，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生鬆動?而造成機器不正常。
五、電源：
AC220V/AC110V
影像測量儀分手動，半自動，全自動三種，X,Y軸行程有：200*100 300*200 400*300 500*400 600*500 800*600等更大的尺寸，都可根據客戶的產品非標定制。歡迎咨詢：13794916176
